EMV-Drosseln
Stromkompensierte Drosseln für Störunterdrückung in Versorgungs- und Signalleitungen
Informationen und Spezifikationen
Für eine störungsfreie Anlagenfunktion sorgen unsere stromkompensierten EMV-Drosseln, indem sie Störsignale auf Versorgungs- und Signalleitungen zuverlässig filtern.
Wir fertigen 2- und 3-fach Drosseln als Ringkern- oder Linearwicklung mit Kupferlackdraht oder Litze, ausgelegt auf Ströme von 0,5 bis 100 Ampere und optimiert für mittlere bis hohe Frequenzen.
Damit Ihre Anlage die EMV-Prüfung sicher besteht und sich nahtlos ins Gesamtsystem integriert, stimmen wir Induktivität, Bauform und Anschlussart präzise auf Ihre Schaltung ab.
Ausführungen und Bauformen

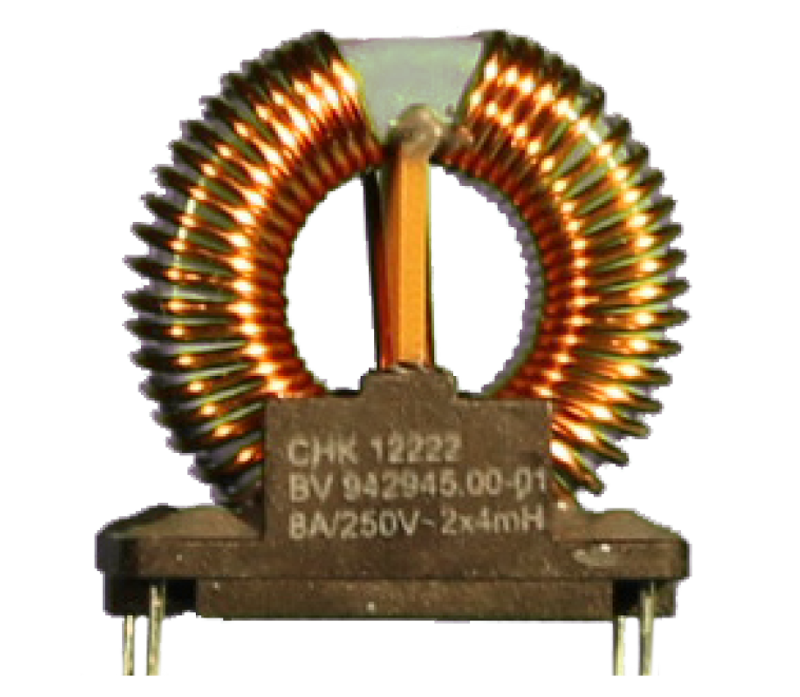

Stromkompensierte Drosseln 2-fach und 3-fach
- Nennstrombereich: 0,5 A bis 100 A (kundenspezifisch)
- Induktivität: nach Vorgabe ausgelegt
- Frequenzbereich: überwiegend höhere Frequenzen (kHz-Bereich)
- Wicklungsart: Ringkern- oder Linearwicklung
- Leitermaterial: Kupferlackdraht oder Litze
Montage und Anschluss
- THT-Printmontage für kleinere bis mittlere Ströme
- Leitungsanschluss für größere Ströme
Verguss und Tränkung
Auf Wunsch fertigen wir unsere EMV‑Drosseln mit Verguss oder Vakuumtränkung. Das steigert die Spannungsfestigkeit und verhindert Brummgeräusche innerhalb der Wicklung – entscheidend für anspruchsvolle Umgebungen und hohe Qualitätsanforderungen.
Einsatzgebiete EMV-Drosseln
EMV-Drosseln kommen überall dort zum Einsatz, wo Störungen auf Versorgungs- oder Signalleitungen unterdrückt werden müssen. Im Fokus stehen ein störungsfreier Betrieb, die EMV-Konformität und der Schutz empfindlicher Elektronik.
Typische Einsatzgebiete
- Frequenzumrichter
- Schaltnetzteile
- Antriebstechnik mit hohen Schaltfrequenzen
- Motorsteuerungen
- Industrielle Steuerungen und Automatisierungstechnik
- Netzfilter
Fragen, die häufig zu EMV-Drosseln gestellt werden
Ihre Frage fehlt in dieser Übersicht? Unser Team unterstützt Sie gerne im direkten Austausch.
Hilfreich sind: Nennstrom, Frequenzbereich, gewünschte Induktivität (falls bekannt), Montageform (Print oder Leitung), verfügbarer Bauraum sowie Anforderungen an Spannungsfestigkeit und Umgebungstemperatur. Falls Sie eine Schaltung oder Spezifikation haben – umso besser. Ansonsten schildern Sie uns Ihre Anwendung, wir legen die Drossel entsprechend aus.
Die Anzahl der Wicklungen richtet sich nach der Anzahl der zu filternden Leiter. 2-fach für einphasige Anwendungen (z. B. L und N), 3-fach für dreiphasige Systeme oder Anwendungen mit zusätzlichem Schutzleiter.
Ringkernwicklungen bieten eine kompakte Bauform und gute magnetische Eigenschaften. Linearwicklungen eignen sich für Anwendungen mit besonderen Bauraum- oder Montageanforderungen. Welche Bauform für Ihre Anwendung passt, klären wir anhand von Strom, Frequenz und Einbausituation.
Kupferlackdraht wird bei kleineren bis mittleren Strömen eingesetzt. Litze eignet sich für höhere Ströme und Anwendungen mit höheren Frequenzen, da sie Skin-Effekte reduziert und die Verarbeitung bei großen Leiterquerschnitten erleichtert.
Verguss oder Vakuumtränkung erhöht die Spannungsfestigkeit und vermeidet Brummgeräusche innerhalb der Wicklung. Das ist besonders wichtig bei hohen Spannungen, anspruchsvollen Umgebungen oder wenn Geräuschentwicklung vermieden werden muss.
